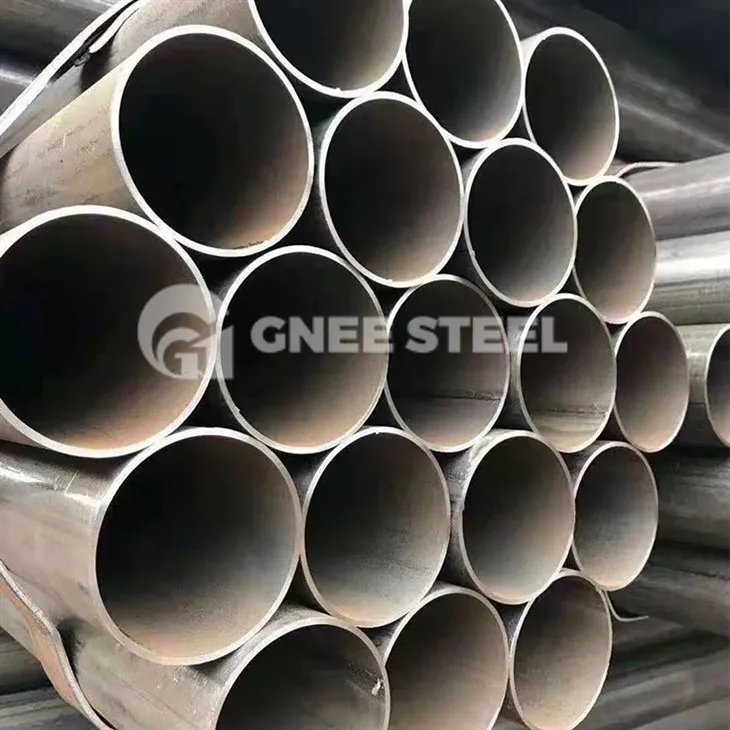

Un691 1 tubo CR Classe 23
Un691 1tubo saldato CR CL23 è un tubo saldato per fusione elettrica in lega di cromo-molibdeno secondo lo standard americano. 1CR rappresenta la composizione chimica di diversi gradi secondo lo standard A691 e CL23 specifica il test di pressione e il test radiografico del tubo saldato.
Secondo la specifica A691, il tubo CL23 deve essere testato secondo la specifica A530/A530M "Requisiti del test idrostatico".
Vantaggi del tubo saldato A691 1CR CL23:
- Resistenza alle alte temperature e alle alte pressioni: la lega Cr-Mo resiste alla deformazione da scorrimento continuo ad alte temperature e il grado di Classe 23 supporta una pressione di progettazione più elevata.
- Sostituzione economica: può sostituire i tubi senza saldatura della stessa composizione (come SA-335P22), riducendo il costo dei tubi di grande diametro di oltre il 30%.
- Capacità di personalizzazione: supporta la personalizzazione delle specifiche con spessore della parete di 8-45 mm e diametro esterno di 406-1422 mm.
| TABELLA 1 Materiali della piastra | ||||
| Grado del tubo | Tipo di acciaio | Specifica ASTM | HB, massimo A | |
| Numero | Grado | |||
| 1CR | 1 % cromo, 1 ⁄ 2 % acciaio al molibdeno | A387/A387M | 12 | 201 |
| TABELLA 2 Parametri del trattamento termico A | |||||
| Grado del tubo | ASTM Specifica |
Trattamento termico post-saldatura Intervallo di temperatura (Antistress), grado F (grado) |
Normalizzazione Temperatura, massimo a meno che altrimenti notato, grado F (grado) |
Tempra Temperatura, massimo a meno che altrimenti indicato, grado F (grado) |
Temperatura di rinvenimento, min, grado F (grado) |
| 1CR | A387/A387M | da 1100 a 1350 [da 590 a 730] | 1850 [1010] | 1700 [925] | 1150-1375 [620-745] |
| Le designazioni delle classi sono le seguenti | |||
| Classe | Trattamento termico sul tubo | Radiografia, vedere la sezione |
Prova di pressione, vedere la sezione |
| 23 | stress alleviato, vedere 5.3.1 | nessuno | 8.3 |
Applicazioni del tubo A691 1CR Class23 EFW



Applicazioni
Basato sulle prestazioni ad alta temperatura e alta pressione, viene utilizzato principalmente nei seguenti campi:
- Energia e sistema di potere
Condutture del vapore ad alta temperatura nelle centrali termoelettriche (> 500 gradi), come le condotte principali di trasmissione del vapore e i tubi di collegamento delle caldaie.
Condotte ausiliarie nei sistemi di energia nucleare, che devono soddisfare la stabilità ad alta pressione a lungo termine.
- Industria chimica e petrolifera
Condotte di reattori nelle raffinerie di petrolio, tubi di forni di cracking ad alta temperatura, resistenti a mezzi corrosivi (come idrogeno solforato e idrocarburi ad alta temperatura).
Condotte di grande diametro per gas naturale o fluidi chimici (il diametro esterno può raggiungere 1422 mm).
- Attrezzature industriali
Manicotti per cilindri idraulici per macchinari pesanti, parti di saldatura di recipienti a pressione
