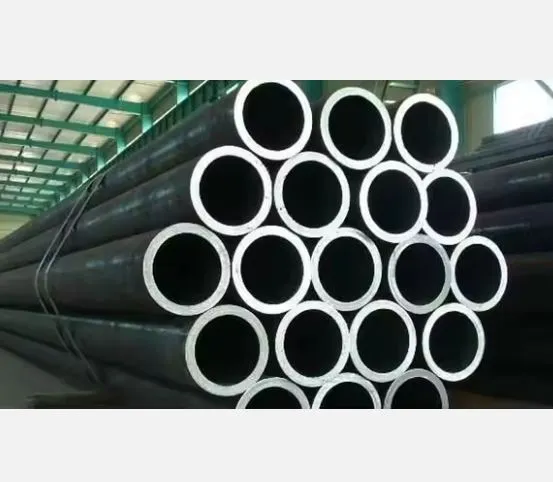

TUBO A691 21/4CR CLASSE 41

Tubi in acciaio al carbonio e legato A691, saldati per fusione elettrica per servizi ad alta pressione a temperature elevate

Invia la tua richiesta

Chatta adesso

introduzione al prodotto

TABELLA 1 Materiali della piastra
Grado del tubo	Tipo di acciaio	Specifica ASTM		HB, massimo A
Grado del tubo	Tipo di acciaio	Numero	Grado	HB, massimo A
CM-65	acciaio al carbonio-molibdeno	A204/A204M	A	201
CM-70	acciaio al carbonio-molibdeno	A204/A204M	B	201
CM-75	acciaio al carbonio-molibdeno	A204/A204M	C	201
CMSH-70	acciaio al carbonio-manganese-silicio, normalizzato	A537/A537M	1
CMS-75	acciaio al carbonio-manganese-silicio	A299/A299M	. . .	. . .
CMSH-80	acciaio al carbonio-manganese-silicio, bonificato	A537/A537M	2
1 ⁄ 2 CR	1 ⁄ 2 % cromo, 1 ⁄ 2 % acciaio al molibdeno	A387/A387M	2	201
1CR	1 % cromo, 1 ⁄ 2 % acciaio al molibdeno	A387/A387M	12	201
1 1 ⁄ 4 CR	1 1 ⁄ 4 % di cromo, 1 ⁄ 2 % di acciaio al molibdeno	A387/A387M	11	201
2 1 ⁄ 4 CR	2 1 ⁄ 4 % cromo, 1 % acciaio al molibdeno	A387/A387M	22	201
3CR	3% acciaio al cromo, 1% molibdeno	A387/A387M	21	201
5CR	5 % cromo, 1 ⁄ 2 % acciaio al molibdeno	A387/A387M	5	225
9CR	9% acciaio al cromo, 1% molibdeno	A387/A387M	9	241
91	9% cromo, 1% molibdeno, vanadio, niobio C	A387/A387M	91 B	241

TABELLA 2 Parametri del trattamento termico A
Grado del tubo	ASTM Specifica	Trattamento termico post-saldatura Intervallo di temperatura (Antistress), grado F (grado)	Normalizzazione Temperatura, massimo a meno che altrimenti notato, grado F (grado)	Tempra Temperatura, massimo a meno che altrimenti indicato, grado F (grado)	Temperatura di rinvenimento, min, grado F (grado)
CM-65	A204/A204M	da 1100 a 1200 [da 590 a 650]	1700 [925]	. . .	. . .
CM-70	A204/A204M	da 1100 a 1200 [da 590 a 650]	1700 [925]	. . .	. . .
CM-75	A204/A204M	da 1100 a 1200 [da 590 a 650]	1700 [925]	. . .	. . .
CMSH-70	A537/A537M	da 1100 a 1200 [da 590 a 650]	1700 [925]	. . .	. . .
CMS-75	A299/A299M	da 1100 a 1200 [da 590 a 650]	1700 [925]	. . .	. . .
CMSH-80	A537/A537M	da 1100 a 1200 [da 590 a 650]	B	1700 [925]	da 1100 a 1250 [da 590 a 675]
1 ⁄ 2 CR	A387/A387M	da 1100 a 1300 [da 590 a 705]	1850 [1010]	1700 [925]	1150-1375 [620-745]
1CR	A387/A387M	da 1100 a 1350 [da 590 a 730]	1850 [1010]	1700 [925]	1150-1375 [620-745]
11 ⁄ 4 CR	A387/A387M	1100-1375 [590-745]	1850 [1010]	1700 [925]	1150-1375 [620-745]
21 ⁄ 4 CR	A387/A387M	da 1200 a 1400 [da 650 a 760]	1850 [1010]	1700 [925]	da 1250 a 1400 [da 675 a 760]
3CR	A387/A387M	da 1200 a 1400 [da 650 a 760]	1850 [1010]	1700 [925]	da 1250 a 1400 [da 675 a 760]
5CR	A387/A387M	da 1200 a 1400 [da 650 a 760]	1850 [1010]	1650 [900]	da 1300 a 1400 [da 705 a 760]
9CR	A387/A387M	1325-1375 [715-745]	C	. . .	1325-1375 [715-745]
91	A387/A387M	da 1350 a 1420 [da 730 a 770]	Dal 1900 al 2000[dal 1040 al 1095]	1900 minuti[1040 minuti]	1350-1440 [730-780]

Le designazioni delle classi sono le seguenti
Classe	Trattamento termico sul tubo	Radiografia, vedere la sezione	Prova di pressione, vedere la sezione
10	nessuno	nessuno	nessuno
11	nessuno	9	nessuno
12	nessuno	9	8.3
13	nessuno	nessuno	8.3
20	stress alleviato, vedere 5.3.1	nessuno	nessuno
21	stress alleviato, vedere 5.3.1	9	nessuno
22	stress alleviato, vedere 5.3.1	9	8.3
23	stress alleviato, vedere 5.3.1	nessuno	8.3
30	normalizzato, vedere 5.3.2	nessuno	nessuno
31	normalizzato, vedere 5.3.2	9	nessuno
32	normalizzato, vedere 5.3.2	9	8.3
33	normalizzato, vedere 5.3.2	nessuno	8.3
40	normalizzato e temperato, vedere 5.3.3	nessuno	nessuno
41	normalizzato e temperato, vedere 5.3.3	9	nessuno
42	normalizzato e temperato, vedere 5.3.3	9	8.3
43	normalizzato e temperato, vedere 5.3.3	nessuno	8.3
50	bonificato, vedere 5.3.4	nessuno	nessuno
51	bonificato, vedere 5.3.4	9	nessuno
52	bonificato, vedere 5.3.4	9	8.3
53	bonificato, vedere 5.3.4	nessuno	8.3
