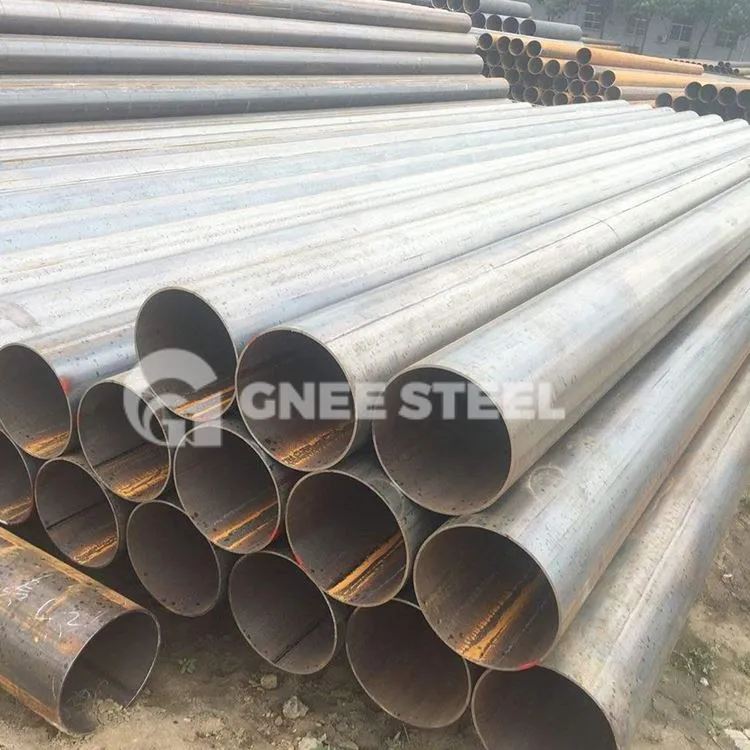

Tubo in acciaio ERW JIS G3444

Questo standard industriale giapponese specifica i tubi in acciaio al carbonio da utilizzare nell'ingegneria civile, nell'edilizia, nelle torri in acciaio, nelle impalcature, nei pali, nei controventi e in altre installazioni.

Invia la tua richiesta

Chatta adesso

introduzione al prodotto

Per i pali di fondazione in acciaio, questa norma si applica solo ai tubi di acciaio saldati con un diametro esterno inferiore a 318,5 mm; per i pali in acciaio antifrana, questa norma si applica solo ai tubi in acciaio senza saldatura e ai tubi in acciaio saldati con un diametro esterno inferiore a 318,5 mm. L'intervallo di dimensioni applicabile di questo standard è solitamente compreso tra 21,7 e 1016,0 mm di diametro esterno.

Merce	Tubo in acciaio strutturale JIS G 3444 ERW
Diametro esterno	ERW/HFW	LSAW/DSAW	SSAW/HSAW	destra	SHS
	1/8 - 20 pollice (10,3 - 508 mm)	12 - 56 pollici (323.8 - 1,420 mm)	8 - 126 pollici (219.1 - 3,200 mm)	40 x 20 mm - 1,000 x 800 mm	15 x 15 mm - 1,000 × 1,000 mm
spessore del muro	0.4 - 16 MM	6,0 - 40 mm	6,0 - 26 mm	1,0 - 30 mm	0.6 - 30 MM
Lunghezza	5,8 ~ 12,0 m o in base alle esigenze del cliente
Standard	GB/T 3091, GB/T 13793, ASTM A252, ASTM A53, ASTM A500, EN 10210, EN 10219, API 5L, DIN 1626/1615, DIN 17120, ecc.

Grado	SS400, Q235, Q345, Q460, A572 Gr.50, Gr.1/Gr.2/Gr.3, S235, S275, S355, Grado A/B, X42, X52, X60, X70, ecc.

Superficie	Prima qualità (scoperto, oliato, vernice colorata, 3LPE o altro trattamento anticorrosivo)
Ispezione	Con analisi della composizione chimica e delle proprietà meccaniche; Ispezione dimensionale e visiva, anche con ispezione non distruttiva.

Applicazione	strutture, progetti di torri di trasmissione di energia elettrica, palificazioni, ingegneria di condotte idriche, petrolio e gas, industria meccanica, progetti municipali, strade e relative strutture ausiliarie, ecc.

Imballaggio	Esportazione standard, sfusa/fasci/sacchi in tessuto di nylon con imballaggio idoneo alla navigazione; o secondo le richieste dei clienti.

Tempi di consegna	1. 20-45 giorni dopo il deposito ricevuto o la L/C confermata 2. Dipende dalla quantità dell'ordine

Termini di pagamento	1. T/T: anticipo T/T del 30%, copia del saldo del 70% di B/L 2. L/C: a vista 3. T/T e L/C: 30% di anticipo T/T, 70% L/C


Porta	Porto principale della Cina

Composizione chimica di Jis G3444

Simbolo di grado	C	Sì	Mn	P	S
JIS G3444STK290	–	–	–	0.050max.	0.050max.
JIS G3444STK400	0.25max.	–	–	0.040max.	0.040max.
JIS G3444STK490	0.18max.	00,55massimo.	1,65massimo.	0.035massimo.	0.035massimo.
JIS G3444STK500	0.24max.	0.35massimo.	dalle 0.30 alle 13.30	0.040max.	0.040max.
JIS G3444STK540	0.23max.	00,55massimo.	1,50massimo.	0.040max.	0.040max.
Appunti: 1. Se necessario, possono essere aggiunti altri elementi di lega oltre a quelli indicati in questa tabella. 2. Per STK540, la composizione chimica dei tubi con spessore di parete superiore a 12,5 mm può essere concordata tra l'acquirente e il produttore.

Proprietà meccaniche di Jis G3444

Simbolo di grado	Resistenza alla trazione N/mm2	Punto di snervamento o stress di prova N/mm2	Trazione della saldatura N/mm2	Forza di resistenza all'appiattimento	Piegabilità
	Resistenza alla trazione N/mm2	Punto di snervamento o stress di prova N/mm2	Trazione della saldatura N/mm2	Distanza tra le piastre piane (H)	Angolo di piegatura, a)	Raggio interno
	Diametro esterno applicabile
	Tutti i diametri esterni	Tutti i diametri esterni	Tutti i diametri esterni	Tutti i diametri esterni	50 mm o meno
JIS G3444STK290	290 minuti	–	290 minuti	2/3D	90 gradi	6D
JIS G3444STK400	400 minuti.	235 minuti	400 minuti.	2/3D	90 gradi	6D
JIS G3444STK490	490 minuti	315 minuti	490 minuti	7/8D	90 gradi	6D
JIS G3444STK500	500 minuti.	355 minuti	500 minuti.	7/8D	90 gradi	6D
JIS G3444STK540	540 minuti.	390 minuti	540 minuti.	7/8D	90 gradi	6D
NOTA 1 In questa tabella D indica il diametro esterno del tubo. NOTA 2 1 N/mm 2=1 MPa Nota a) L'angolo di piega deve essere misurato dal punto iniziale della piega.
