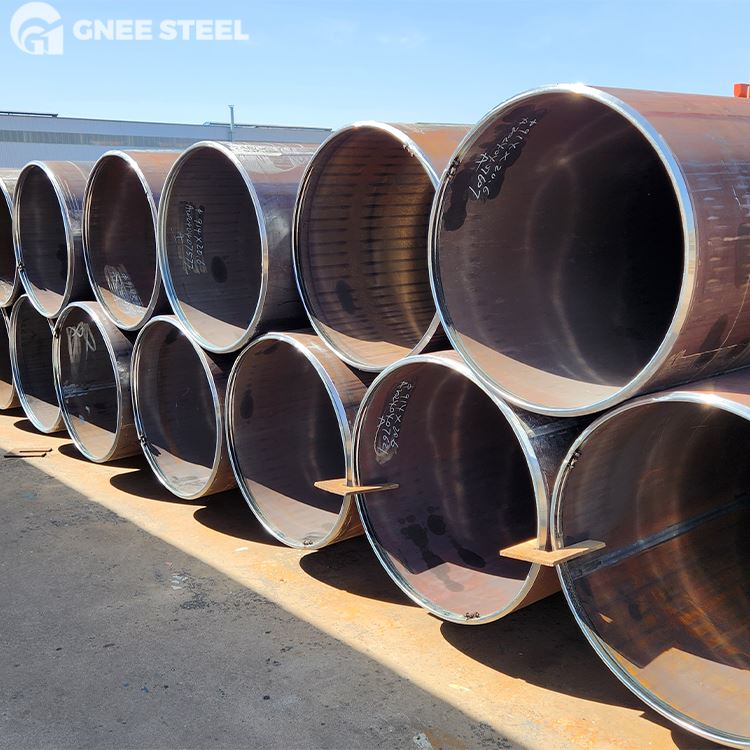

Tubo saldato API 5L X120 LSAW
API5L X120 è uno degli acciai per tubi con la resistenza più elevata-definiti dall'American Petroleum Institute (API), progettato specificamente per oleodotti e gasdotti in condizioni estreme-. La "X" sta per line pipe e "120" indica un carico di snervamento minimo di 120 ksi (circa 827 MPa), rendendolo un materiale fondamentale nei progetti di infrastrutture energetiche più avanzati di oggi.
Tubo saldato API 5L X120, resistenza ultra elevata+eccellente tenacità, adatto a tutti gli scenari di mare polare e profondo-,clicca per ottenere esclusive soluzioni personalizzate!
Specifiche del tubo API 5L X120
| Articolo | Parametro |
|---|---|
| Standard | API 5L 46a edizione / ISO 3183 |
| Grado | X120 (L830) |
| Livello del prodotto | PSL1 / PSL2 (PSL2 più rigoroso) |
| Processo di produzione | Senza soluzione di continuità, LSAW, UOE, JCOE |
| Gamma OD | 21,3 – 1422 mm |
| Gamma del peso | 2,11 – 40 mm |
| Condizioni di consegna | +N, +Q+T, +M |
| Requisiti di ispezione | 100% UT + RT, Hydrotest, Impatto, DWTT |
| Certificazione | NACE MR0175, HIC TEST, SSC TEST, conforme IBR |
Composizione chimica dei tubi in acciaio al carbonio ad alta resa API 5L X120
Composizione chimica tipica (frazione di massa%) per tubi senza saldatura o saldati di grado PSL2 API 5L X120:
| Elemento | C | Mn | P | S | V | N.B | Ti | CEIIW |
|---|---|---|---|---|---|---|---|---|
| Massimo | 0.10 | 1.80 | 0.020 | 0.010 | 0.10 | 0.06 | 0.03 | Inferiore o uguale a 0,43 |
| minimo | - | 0.50 | - | - | 0.02 | 0.02 | 0.01 | - |
Proprietà meccaniche dei tubi saldati in acciaio al carbonio API 5L X120
| Proprietà | Requisito |
|---|---|
| Limite di snervamento minimo | 827MPa (120 ksi) |
| Resistenza alla trazione minima | 930MPa o superiore |
| Rapporto resa-a-trazione (Y/T) | Inferiore o uguale a 0,93 (può essere inferiore previo accordo) |
| Allungamento A50mm | Maggiore o uguale al 14% |
| Energia d'impatto con tacca a V Charpy a -20 gradi | Media Maggiore o uguale a 190 J, individuale Maggiore o uguale a 130 J |
| Area di taglio DWTT (SA) | Maggiore o uguale all'85% a 0 gradi |
Tabella delle dimensioni dei tubi di trasmissione di petrolio e gas API 5L X120 (gamme comuni)
| Diametro esterno (OD) | Spessore della parete (WT) | Lunghezza | Processo di produzione |
|---|---|---|---|
| 21,3 mm – 1422 mm | 2,11 mm – 40 mm | 6 – 12 metri (SRL/DRL) | Senza soluzione di continuità, LSAW, UOE, ERW |
Tubi API 5L X120 per petrolio e gas Tolleranze dimensionali
| Parametro | Tolleranza |
|---|---|
| Diametro esterno (OD) | ±0.75% |
| Spessore della parete (WT) | +15%, -12,5% (PSL1); ±10% (PSL2) |
| Lunghezza | -0 / +100 mm |
| Ovalità | Inferiore o uguale a 0,5% D (si applica quando D > 1422 mm) |
Condizioni di consegna del tubo in acciaio al carbonio API 5L X120
| Condizione | Descrizione |
|---|---|
| +N (Rotolamento normalizzato) | Per X120N; struttura a grana fine-con eccellente tenacità |
| +Q (tempra) +T (rinvenimento) | Noto come trattamento QO; migliora la resistenza e la tenacità alle basse-temperature, utilizzato nelle sezioni critiche |
| +M (Processo di controllo termo-meccanico TMCP) | Processo tradizionale per X120M; rotolamento e raffreddamento controllati, facile da saldare- |
Tolleranze sullo spessore della tubazione API 5L X120 HIC
| Specifica | Tolleranza |
|---|---|
| t Inferiore o uguale a 0,984" (25 mm) | ±12,5% dello spessore nominale (PSL1) |
| t > 25 mm | ±10% (PSL2 ha requisiti più severi) |
| Spessore minimo locale della parete | Non inferiore all'87,5% del valore nominale |
Test idrostatico sui tubi della linea ad alto rendimento API 5L X120
| Articolo | Requisito |
|---|---|
| Prova di pressione | Maggiore o uguale a 1,0× pressione di progetto, tipicamente 30–45MPa |
| Tempo di attesa | Maggiore o uguale a 5 secondi (secondo API 5L clausola 9.10) |
| Monitoraggio | Monitoraggio automatico-della pressione su tutta la lunghezza, nessuna perdita o deformazione permanente |
| Applicabilità | Obbligatorio per tutti i tubi API 5L prima di出厂 (accettazione in fabbrica) |
Test di impatto Charpy per tubi saldati in acciaio al carbonio testato API 5L X120
| Posizione | Temperatura | Requisito |
|---|---|---|
| Metallo base | -20 gradi | Media Maggiore o uguale a 190 J, individuale Maggiore o uguale a 130 J |
| Saldatura e HAZ | -10 gradi | Media Maggiore o uguale a 100 J |
| DWTT (test di rottura del peso di caduta) | 0 gradi | Area di taglio maggiore o uguale all'85% |
Applicazioni per tubi API 5L X120
Oleodotti e gasdotti artici: ad esempio, progetto Yamal in Russia, operante stabilmente a -60 gradi
Condotte in acque profonde: Campi pre-salini in Brasile, profondità d'acqua a 2.400 m, resistenza a una pressione di 30 MPa
Trasmissione ad alta-pressione-a lunga distanza: Segmenti di prova del gasdotto Cina-Russia Est-, pressione di progetto 15 MPa
Ambienti di servizio acidi: conforme agli standard di resistenza HIC/SSC, adatto per giacimenti di gas ad alto-solfuro
Piloti del trasporto di idrogeno: Selezionato per l'elevata resistenza e la bassa permeabilità per le prove sulle tubazioni dell'idrogeno
Test e ispezione dei tubi della linea ad alto rendimento API 5L X120
Fabbrica di tubi saldati API 5L X120 LSAW
API 5L X120 Imballaggio e spedizione
Domande frequenti
A cosa serve l'API 5L?
API5Lviene utilizzato principalmente per i sistemi di condotte per il trasporto a lunga distanza- di fluidi come petrolio, gas naturale e acqua ed è uno standard universale per tubi in acciaio per condutture nell'industria globale del petrolio e del gas.
È adatto per condotte di trasporto ad alta-pressione e a lunga{{1}distanza su terra e sott'acqua, coprendo tubi in acciaio saldati e senza saldature ed è ampiamente utilizzato nell'ingegneria dei trasporti di petrolio greggio, gas naturale, petrolio raffinato e acqua. Inoltre, questo standard viene utilizzato anche per la costruzione di condotte in ambienti difficili come le condotte principali del gas urbano, le condotte di raccolta e trasmissione delle raffinerie e le condotte ad alto contenuto di zolfo (Sour Service).
Il tubo API 5L è in acciaio al carbonio?
SÌ,Condutture API 5Lsono realizzati principalmente in acciaio al carbonio e sono ampiamente utilizzati nei sistemi di trasporto di petrolio, gas e acqua.
I tubi di acciaio coperti da questo standard sono principalmente acciaio al carbonio e acciaio microlegato, suddivisi in tubi senza saldatura e tubi saldati, adatti per l'ingegneria di condotte onshore e sottomarine. Sebbene alcuni acciai-di alta qualità (comeX80e superiori) possono aggiungere elementi di lega in traccia per migliorare resistenza e tenacità, la loro matrice appartiene ancora alla categoria degli acciai al carbonio.
