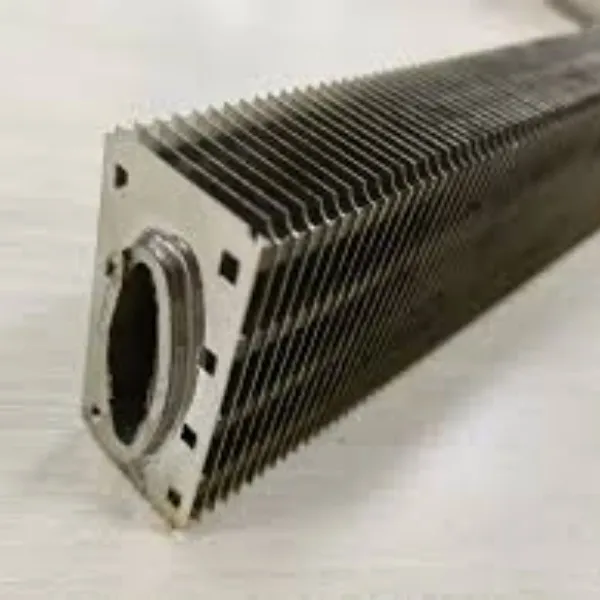

Tubo ellittico con tubo ad alette rettangolari| Tubo alettato ovale

Il design del tubo alettato ellittico utilizza un tubo di forma ellittica con un'efficiente forma di lamina d'aria per ridurre al minimo la resistenza al flusso lato aria, mentre queste alette rettangolari possono migliorare le caratteristiche prestazionali di trasferimento di calore rispetto ai tipi di tubi tondi.

Il tubo alettato ovale è un tipo specifico di scambiatore di calore caratterizzato da un tubo base di forma ovale con alette esterne rettangolari. Le varianti di questo design includono tubi alettati ovali rettangolari, tubi alettati ovali-ovali, tubi alettati circolari ovali, tubi piatti ovali a spirale e tubi alettati ovali a forma di H. Questi tubi ad alette ovali stanno diventando sempre più apprezzati grazie alla loro maggiore efficienza rispetto ai tradizionali tubi ad alette rotonde, rendendoli prevalenti in settori come la produzione di etilene e la raffinazione del petrolio.

La resistenza alla corrosione di queste alette sarà molto elevata dopo essere state zincate a caldo. Questi tubi ad aletta sono molto compatti rispetto ad altri tipi di tubi ad aletta e la loro efficienza di trasferimento del calore è significativa. Quindi è anche chiamato tubi ad aletta ellittici/ovali zincati a caldo.

1. Produrre tubi d'acciaio ovali senza saldatura o saldati;

2. Perforazione delle alette rettangolari tramite stampo su bobine di acciaio;

3. Riempire automaticamente le alette in tubi ellittici;

4. Zincatura a caldo dei tubi alettati. Il tubo alettato è immerso in vasche di zinco fuso. Lo spazio tra l'aletta e il tubo centrale è riempito completamente dallo zinco.

1. Rispetto al tubo alettato rotondo, il tubo alettato ellittico è più facile da ottenere in un layout compatto, che riduce il volume complessivo dell'intero scambiatore di calore, riducendo così la superficie del pavimento. Riduce al minimo le dimensioni complessive e l'ingombro dello scambiatore di calore.

2. A causa delle caratteristiche della forma dei tubi alettati ellittici, la resistenza del lato aria è ridotta e il coefficiente di trasferimento del calore tra i fluidi aumenta; La resistenza termica nel tubo è relativamente piccola, il che aumenta il trasferimento di calore del fluido nel tubo. Migliora il coefficiente di scambio termico tra i fluidi, aumentandone l’efficienza.

3. L'area di trasferimento del calore dei tubi alettati ellittici è maggiore di quella dei tubi circolari con la stessa area di sezione trasversale, poiché il perimetro di trasferimento del calore dei tubi ellittici è più lungo a parità di area di sezione trasversale. Offre un perimetro di trasferimento del calore più ampio rispetto ai tubi circolari, migliorando le prestazioni.

4. Le alette in acciaio rettangolari sono i tubi alettati ellittici più comunemente utilizzati ad alta resistenza. Il tubo di base non deve essere congelato in inverno e ha una lunga durata. Le alette rettangolari in acciaio garantiscono durata e longevità, prevenendo problemi come congelamento e screpolature quando fa freddo.

5. Poiché i tubi alettati ellittici possono essere disposti in modo più compatto, i tubi della fila anteriore hanno un impatto maggiore sui tubi della fila posteriore. La resistenza al flusso esterno dei tubi può essere ridotta aumentando la spaziatura delle alette dei tubi della fila posteriore, ma il numero di file di tubi non deve essere troppo grande. Una configurazione compatta riduce la resistenza al flusso esterno, ottimizzando efficacemente la circolazione dell'aria.

6. La temperatura massima di esercizio dei tubi alettati ellittici raggiunge i 400 gradi.

Per inoltrarti un'offerta tempestiva saremo lieti di ricevere una richiesta dettagliata che includa:

• Materiale del tubo base

• Dimensioni del tubo base (diametro esterno x peso x lunghezza)

• Materiale delle alette

• Tipo di pinna

• Diametro o altezza dell'aletta

• Spessore aletta

• Alette per pollice, metro o passo alette

• Lunghezza delle estremità lisce e non alettate

• Quantità di tubi alettati

(Fabbricazione aggiuntiva, come piegare o saldare i tubi nella piastra tubiera o nell'assemblaggio)
