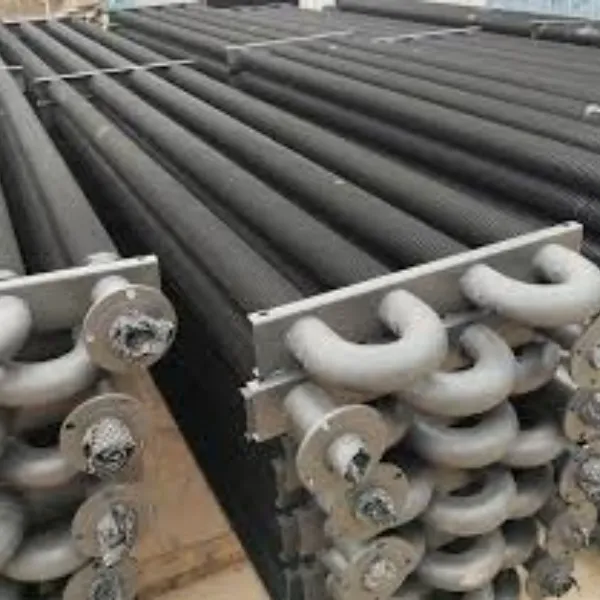

Fascio di tubi alettati|Fascio di tubi alettati

Descrizione dei prodotti

1. Cos'è un fascio tubiero alettato?

Il fascio tubiero alettato composto da più tubi alettati disposti secondo determinate regole è chiamato fascio tubiero alettato. Uno scambiatore di calore a tubi alettati può essere composto da uno o più fasci tubieri alettati.

2. Qual è la composizione del fascio tubiero alettato?

Tubo alettato (tubi multipli): elemento base dello scambio termico.

Scatola tubiera (collettore) o piastra tubiera: la testata, il gomito o la piastra in acciaio che collega le due estremità del tubo alettato.

Quando il tubo alettato è collegato al collettore o alla piastra tubiera, la spaziatura tra i tubi alettati è fissa e la scatola del tubo forma un canale a flusso continuo per il fluido nel tubo. Telaio: sostiene e fissa l'intero fascio tubiero alettato.

3. Disposizione del fascio tubiero alettato?

In un fascio di tubi alettati, la scelta della disposizione dei tubi alettati è cruciale. Esistono due tipi di disposizione: scaglionata e sequenziale. La cosiddetta disposizione sfalsata si riferisce alla disposizione incrociata dei tubi nella direzione del flusso d'aria, mentre la disposizione in linea si riferisce alla disposizione sequenziale dei tubi nella direzione del flusso d'aria.

La figura seguente si riferisce al fatto che i tubi alettati con diverse strutture di alette, come alette rettangolari o alette a piastra integrale (chiamate anche alette a piastra), possono anche essere divisi in sfalsati e in linea.

La freccia nella figura rappresenta la direzione del flusso del fluido all'esterno del tubo, S1 rappresenta la spaziatura trasversale del tubo e S2 rappresenta la spaziatura longitudinale del tubo.

Vantaggi e svantaggi della disposizione in linea e sfalsata:

Disposizione sequenziale: quando il fluido scorre all'esterno del tubo, il disturbo è piccolo e il coefficiente di scambio termico è basso, ma il vantaggio è che la resistenza è piccola.

Fila trasversale: quando il fluido scorre all'esterno del tubo, è soggetto a grandi disturbi e ad un elevato coefficiente di scambio termico, ma lo svantaggio è che la resistenza è elevata. Quando non vi è una stretta limitazione della caduta di resistenza, è da preferire la disposizione sfalsata; Quando la caduta di resistenza richiesta è molto piccola, si dovrà scegliere lo schema di disposizione sequenziale.

4. Forma strutturale del collettore a tubi alettati

Se la forma della disposizione dei fasci tubieri alettati (in sequenza o in disposizione sfalsata e la scelta della spaziatura dei tubi) è determinata principalmente considerando i requisiti di trasferimento di calore del fluido all'esterno del tubo, allora la forma e la struttura della scatola tubiera sono principalmente in base alle esigenze di pressione e di scambio termico del fluido all'interno del tubo.

In generale si dovranno seguire i seguenti principi:

(1) Se la pressione del fluido nel tubo è relativamente elevata, generalmente viene selezionato il tubo tondo di grande diametro come collettore del tubo. Ad esempio, nelle applicazioni delle caldaie, quasi tutti utilizzano tubi circolari come scatole di tubi/collettori di tubi.

(2) Nell'applicazione del raffreddatore ad aria, è preferibile un collettore a tubo quadrato.

Il collettore a tubo quadrato ha il vantaggio di poter collegare più file di tubi ad alette contemporaneamente. Quando è presente condensa nel tubo, è necessario un ampio spazio per il vapore ed è necessario collegare un collettore del tubo con più file di tubi.

(3) Quando la differenza di temperatura tra l'ingresso e l'uscita del fluido nel tubo è elevata, la scatola del tubo potrebbe deformarsi a causa della diversa dilatazione termica della batteria di tubi. In questo caso, è necessario utilizzare la scatola per tubi del tipo a decomposizione.

(4) Ad eccezione della prima e dell'ultima fila di fasci tubieri, che devono essere collegati tramite corrispondenti scatole per tubi, le altre file devono essere collegate uno a uno mediante gomiti.
