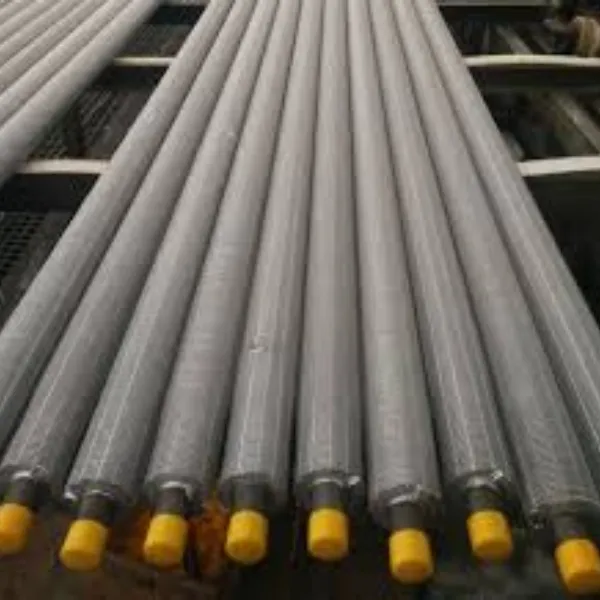

Tubo ad aletta tipo HYS|Tubo ad aletta seghettato estruso

Descrizione dei prodotti

Tubo ad aletta tipo HYS|Tubo ad aletta seghettato estruso

Tubo alettato di tipo HYS denominato anche tubo alettato seghettato estruso. Un tubo con anima liscia viene inserito in un tubo di alluminio e quindi le alette vengono estruse dal tubo di alluminio. Vantaggi: L'unione del tubo esterno e interno elimina il rischio di perdita di contatto dovuta a stress termico, le alette sono più rigide, Tubo centrale ampiamente protetto contro la corrosione dal manicotto in alluminio.

Come il tipo HY, ma le alette sono seghettate. Vantaggi: coefficiente di scambio termico più elevato, a parità di perdita di carico rispetto all'aletta HY.

Combinazioni di materiali del tubo alettato tipo HYS

Tubo centrale: acciai al carbonio, acciai bassolegati, acciai inossidabili, ottone, rame, leghe di rame-nichel, bronzo all'alluminio, leghe di nichel e qualità esotiche. È possibile applicare tubi centrali con materiali a parete estremamente sottili.

Tubo esterno e alette HYS Fin Tube: generalmente alluminio (diversi gradi disponibili)

Campi di applicazione del tubo alettato tipo HYS:

• l'industria petrolifera, chimica e petrolchimica

• trattamento del gas naturale

• industria siderurgica: sistemi di raffreddamento degli altiforni e dei convertitori

• produzione di energia: condensazione degli scarichi delle turbine a vapore

– condensazione per contatto con raffreddamento della condensa circolante

– centrali elettriche fossili e nucleari

• aria condizionata (freon, ammoniaca, propano)

• incenerimento dei rifiuti domestici

• frigoriferi con compressore, ecc.

Processo di produzione di tubi alettati di tipo HYS

Un tubo base lucidato e disoleato è incastonato in un manicotto di alluminio. Il tutto passa attraverso la macchina alette composta da tre mandrini disposti a 120 gradi ciascuno su cui poggia una pila di piastre. Queste piastre, impilate in base e diametro, vengono prima costruite

l'aletta, quindi unire insieme i tubi esterno e interno. In alcuni casi (alta velocità dell'aria) le alette vengono seghettate dopo il processo delle alette in modo da aumentare il coefficiente di scambio termico.

Vantaggi del tubo alettato tipo HYS

1) Termico con tubo alettato tipo HYS

L'incollaggio dei tubi esterno ed interno elimina il rischio di perdita di contatto con l'alluminio a causa dello stress termico.

Temperatura massima di esercizio: 250 gradi C. Il coefficiente di trasferimento rimane costante. Inoltre, poiché il manicotto esterno è continuo, non viene creata alcuna coppia elettrolitica.

2) Tubo alettato tipo HYS meccanico

Le pinne sono più rigide e sopportano meglio gli shock da manovrabilità, rispetto ai tipi "G" e "L".

Per inoltrarvi tempestivamente un'offerta saremo lieti di ricevervi una richiesta dettagliata contenente:

• Materiale e quantità del tubo base

• Dimensioni del tubo base

• Materiale delle alette

• Tipo di pinna

• Diametro o altezza dell'aletta

• Spessore aletta

• Alette per pollice, metro o passo alette

• Lunghezza delle estremità lisce e non alettate (necessarie per arrotolare o saldare i tubi nella piastra tubiera o nell'assemblaggio)
