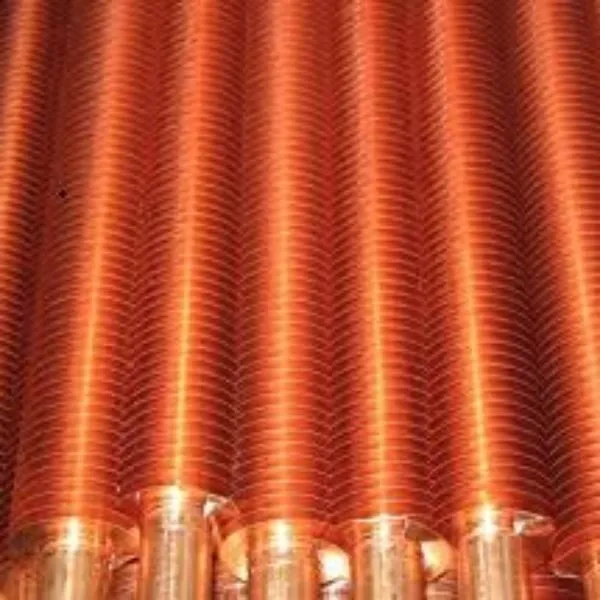

Tubo alettato a L, tubi alettati a tensione a L con piede a L

Cos'è il tubo alettato L-foot?

Tubo alettato con piede a L chiamato anche tubo alettato Wrap-On o tubo alettato con tensione di tipo L, utilizzato in applicazioni in cui temperature inferiori a 300 gradi. In altre parole, tubi con alette a L utilizzati principalmente in applicazioni a bassa temperatura dove è necessario un certo grado di protezione delle pareti del tubo. I tubi ad aletta con tensione avvolta a L-Foot sono costituiti da due parti, aletta in alluminio e tubo base. Le sottili strisce di alette di alluminio avvolgono strettamente elicoidale attorno alla circonferenza del tubo base. Viene prima formato un piede su un lato della striscia della pinna (chiamato piede L). La striscia viene quindi avvolta saldamente attorno al tubo, con il piede appoggiato sulla superficie esterna del tubo. Questi brevi lembi orizzontali di ciascuna L sono in pieno contatto con la superficie del tubo base per coprirlo completamente. Mentre la tensione nella striscia della pinna mentre è avvolta attorno ai tubi serve a fissare con forza il piede della pinna sul tubo e quindi a mantenere la pinna saldamente in posizione. I tubi alettati con piede a L offrono il massimo trasferimento di calore alla circonferenza di temperature più basse. L'esclusivo design a forma di L mantiene le alette rigidamente per resistere ai cicli di calore e alle vibrazioni dell'aria ad alta velocità. Queste alette offrono un certo grado di protezione atmosferica della parete del tubo anticorrosione. L'ampia superficie di contatto tra il tubo e la finitura migliora il trasferimento di calore. Questo design della pinna è altamente efficiente ed economico.

Le estremità delle alette devono essere pinzate per evitare che l'aletta in alluminio si srotoli o perda il contatto tra il piede dell'aletta e il tubo di base. Questo contatto è fondamentale per il funzionamento dei raffreddatori ad aria, poiché il calore viene trasferito dalla parete del tubo, attraverso l'aletta, all'aria calda circostante.

Dimensioni tipiche del tubo alettato con piede L:

Vantaggi del tubo alettato con piede L:

1. Adatto per l'utilizzo in applicazioni a bassa temperatura

2. Il tubo alettato con piede a L è il modo più conveniente rispetto agli altri.

3. Le alette danneggiate possono essere facilmente rimosse durante la produzione e i tubi nudi possono essere riutilizzati per la chiarifica.

4. Non è necessario realizzare una scanalatura elicoidale sul tubo centrale.

5. Nel tubo alettato con piede a L è possibile posizionare le alette su un tubo a pareti super sottili, cosa particolarmente desiderabile quando si utilizzano leghe costose come tubi centrali.

6. Il tubo alettato con piede a L può resistere a temperature fino a 130 gradi senza il rischio di corrosione atmosferica o stress termico.

Debolezza del tubo alettato del piede L:

1. Le alette non sono così robuste da resistere ai danni meccanici quando vengono applicate forze esterne sull'area delle alette

2. La movimentazione deve essere effettuata con cura per evitare qualsiasi danno.

3. Il tubo alettato con piede a L potrebbe danneggiarsi quando si utilizza vapore o acqua ad alta pressione per la pulizia

4. Poiché le alette sono avvolte elicoidale, l'area non alettata non è coperta e può essere esposta a mezzi corrosivi e si può accumulare corrosione galvanica alla base delle alette

5. I tubi nudi devono essere molto diritti con un'area laterale liscia per ottenere buoni tubi alettati

6. Le alette devono essere fissate ad entrambe le estremità per evitare che si sciolgano

Applicazione del tubo alettato con piede L:

1. Raffinerie di petrolio e gas

2. Industrie petrolifere, chimiche e petrolchimiche

3. Trattamento del gas naturale

4. Industria siderurgica

5. Centrali elettriche

6. Aria condizionata

7. Raffreddatori a compressore

Per inoltrarti un'offerta tempestiva saremo lieti di ricevere una richiesta dettagliata che includa:

• Materiale del tubo base

• Dimensioni del tubo base (diametro esterno x peso x lunghezza)

• Materiale delle alette

• Tipo di pinna

• Diametro o altezza dell'aletta

• Spessore aletta

• Alette per pollice, metro o passo alette

• Lunghezza delle estremità lisce e non alettate

• Quantità di tubi alettati

(Fabbricazione aggiuntiva, come piegare o saldare i tubi nella piastra tubiera o nell'assemblaggio)
