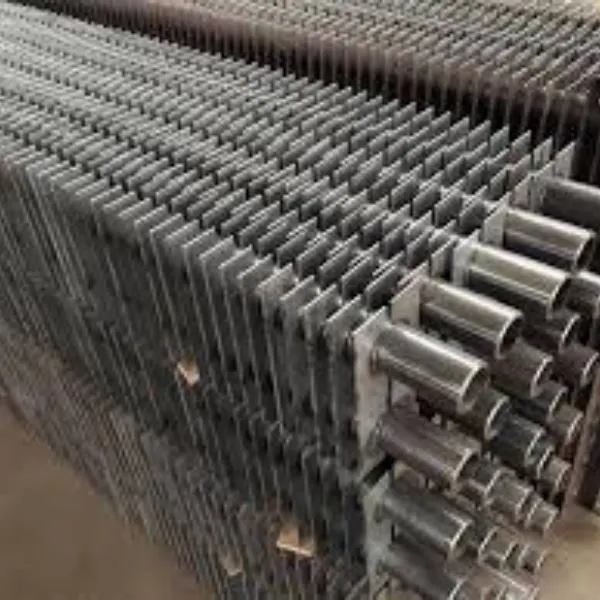

Tubi ad aletta paralleli|Tubi ad aletta rettangolari

Descrizione dei prodotti

Che cosa sono i tubi ad aletta paralleli?

I tubi ad alette parallele sono costituiti da alette quadrate saldate. Chiamati anche tubi alettati di tipo H. I tubi ad aletta parallela possono essere a doppio tubo o a tubi singoli. I tubi alettati paralleli vengono fabbricati mediante saldatura a resistenza delle alette sui tubi.

Applicazioni tubi alettati paralleli:

I tubi alettati paralleli sono ampiamente integrati per applicazioni tipiche con caldaie a recupero di calore ed economizzatori che funzionano con carbone, olio combustibile pesante, rifiuti industriali o rifiuti domestici.

I tubi alettati paralleli consentono l'utilizzo in tutti i sistemi di pulizia convenzionali: granigliatura, soffiaggio con aria o vapore, lavaggio...

Il design "Doppia H" per saldare contemporaneamente tubi doppi con alette in acciaio. Questa configurazione può ridurre il numero di supporti richiesti grazie alla sua rigidità intrinseca.

Tubi alettati parallelivantaggio,

L'allineamento delle alette nel fascio permette la creazione di canali paralleli autopulenti, con basse perdite di carico.

Tubi ad aletta parallela Focus

Passo alette da 10 a 30 mm.

Lunghezza del tubo fino a 15 metri.

Su richiesta è possibile effettuare interruzioni delle pinne.

Materiale dei tubi alettati paralleli:

Materiale base per tubo e alette: acciaio al carbonio A179, A192, acciaio legato secondo A213 A335, acciaio inossidabile A312, compatibile con tubi alettati in ghisa per unità ibride. Dimensioni speciali delle alette su richiesta.

In base alle esigenze del mercato interno, dopo anni di esperienza e di apprendimento dai paesi avanzati, la nostra azienda ha aggiornato l'attrezzatura per la saldatura di tubi alettati di tipo H/tubi alettati paralleli, che presenta un elevato grado di automazione. La tecnologia di saldatura e la qualità del prodotto hanno raggiunto la certificazione della International Classification Society e di altri autorevoli enti di certificazione.

1. Tubo alettato di tipo H/Tubi alettati paralleli Resistenza e stabilità della saldatura

1.1 Prova di forza di estrazione: maggiore di 200 MPa o rottura parziale del tubo d'acciaio

1.2 Weld width: greater than fin thickness, i.e. welding rate>99%

1.3 Stabilità della resistenza della saldatura: il primo pezzo di ogni turno dovrà essere saldato per soddisfare i requisiti di 2.1 o 2.2

1.4 Test di resistenza alla flessione della saldatura: le alette sono piegate di 20 gradi a sinistra e a destra, piegate a sinistra e a destra due volte e la saldatura è priva di crepe

1.5 Prova del martello: colpire la parte superiore dell'aletta parallelamente al tubo d'acciaio finché l'aletta non cade e l'aletta stessa non deve rompersi

1.6 Se il test fallisce, la funzione di ricottura deve essere abilitata

2. Zona interessata dal calore del tubo alettato di tipo H/tubi alettati paralleli

Misurazione con microscopio e microdurometro

La profondità della zona interessata dal calore del tubo d'acciaio è inferiore a 0,5 mm

3. Precisione dimensionale del tubo alettato di tipo H/tubi alettati paralleli

3.1 Lunghezza totale del segmento alare - 1mm~+1mm precisione del movimento del segmento - 0,5mm~+0,5mm

3.2 Spaziatura - 0,2 mm~+0,2 mm

3.3 Verticalità delle alette e dei tubi in acciaio - 1 gradi ~+1 gradi

3.4 La planarità delle alette saldate di testa nello stesso gruppo è - 0,2 mm~+0,2 mm, ad eccezione della differenza di altezza causata dalla tolleranza dello spessore delle alette

3.5 Differenza di altezza delle alette saldate di testa nello stesso gruppo - 0.2mm~+0.2mm

3.6 Tolleranza dell'interasse del tubo doppio - 0,5 mm~+0,5 mm

3.7 Nelle condizioni dello stesso materiale del tubo d'acciaio, della stessa spaziatura tra le lamiere e dello stesso numero di lamiere, la variazione di lunghezza dei diversi tubi alettati dopo la saldatura è coerente

4. Velocità di saldatura di tubi alettati di tipo H/tubi alettati paralleli

Diametro esterno del tubo base 25~51, spessore delle alette 2 mm, tempo di saldatura per ogni coppia inferiore a 3 secondi (esclusi tempi di alimentazione e scarico e tempo di ricottura)
