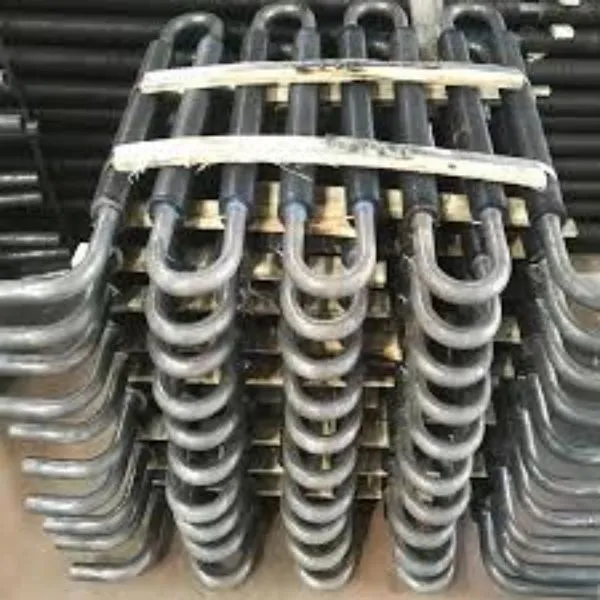

Tubi ad aletta serpentina|Tubi ad aletta piegati

I tubi alettati serpentini o i tubi ad alette piegate sono un importante tipo di dispositivo di trasferimento del calore utilizzato in un'ampia gamma di applicazioni industriali, come caldaie e scambiatori di calore. Il loro design unico, caratterizzato da un'aletta continua avvolta e piegata a forma di serpentina attorno alla superficie esterna del tubo, aumenta la superficie del tubo e migliora il trasferimento di calore tra il tubo e l'ambiente circostante.

Quali sono gli utilizzi principali dei tubi alettati a serpentina?

Usi principali

Piccoli dispositivi per il risparmio energetico

È possibile progettare uno speciale tubo alettato a serpentina per soddisfare requisiti specifici. Questo design può essere ottimizzato per le dimensioni e la forma del dispositivo e le caratteristiche di trasferimento del calore richieste.

Sistemi di energia rinnovabile

I tubi alettati serpentini possono essere utilizzati per trasferire il calore dai pannelli solari o da fonti di calore sotterranee all'acqua o ad altri fluidi. Questo processo aumenta l’efficienza del sistema e riduce il consumo energetico.

Raffreddamento dell'elettronica

I tubi alettati serpentini possono essere utilizzati per trasferire il calore lontano dai componenti elettronici, migliorandone le prestazioni e prolungandone la durata.

I tubi alettati serpentini sono particolarmente utili nelle industrie in cui sono richieste elevate velocità di trasferimento del calore, come le industrie petrolchimiche e di produzione di energia. Possono essere utilizzati in una varietà di design di scambiatori di calore, come scambiatori di calore a fascio tubiero o raffreddati ad aria, e sono spesso utilizzati in applicazioni in cui lo spazio è limitato.

Nel complesso, la progettazione di uno speciale tubo alettato a serpentina per piccoli dispositivi a risparmio energetico dipenderà dall'applicazione specifica e dai requisiti del dispositivo. Tuttavia, con un'attenta progettazione e ottimizzazione, questi tubi possono svolgere un ruolo importante nel migliorare l'efficienza e le prestazioni di un'ampia gamma di dispositivi a risparmio energetico.

Dimensioni tubi alettati serpentini:

I tubi alettati serpentini sono disponibili in un'ampia gamma di dimensioni e tipi di alette per soddisfare i diversi requisiti applicativi. I principali parametri dimensionali per i tubi alettati a serpentino includono:

Diametro del tubo: il diametro del tubo è il diametro esterno del tubo base, che può variare da pochi millimetri a diversi pollici a seconda dell'applicazione.

Altezza dell'aletta: l'altezza dell'aletta è la distanza tra la superficie esterna dei tubi di base e il punto più alto dell'aletta. L'altezza delle pinne può variare da pochi millimetri a diversi centimetri.

Spessore dell'aletta: lo spessore dell'aletta è lo spessore del materiale dell'aletta, che può variare a seconda del tipo di aletta e dei requisiti dell'applicazione.

Passo delle alette: il passo delle alette è la distanza tra le alette adiacenti lungo la circonferenza dei tubi. I passi delle alette possono variare a seconda dei requisiti dell'applicazione.

I tipi di alette comunemente utilizzati nei tubi alettati a serpentina includono:

Aletta estrusa

I tubi alettati estrusi sono dotati di alette formate dall'estrusione del materiale delle alette attraverso una matrice sulla superficie esterna dei tubi di base. Questo processo si traduce in alette saldamente fissate al tubo di base e con eccellenti caratteristiche di trasferimento del calore.

Pinna con piede L

I tubi alettati con piede a L sono dotati di alette fissate al tubo base mediante piedini a forma di L saldati o brasati alla superficie esterna dei tubi. Questo tipo di aletta fornisce buone prestazioni di trasferimento del calore ed è adatto per applicazioni ad alta temperatura.

G-Fin

I tubi con alette G sono dotati di alette formate arrotolando una striscia piatta di materiale per alette in una configurazione a forma di G e quindi fissandola al tubo di base utilizzando metodi meccanici. I tubi G-fin hanno elevate velocità di trasferimento del calore e sono adatti per l'uso in scambiatori di calore compatti.

Pinna zigrinata

I tubi alettati zigrinati sono dotati di alette formate dalla zigrinatura della superficie esterna dei tubi di base per creare piccole creste, che aumentano l'area di trasferimento del calore. Le alette zigrinate sono adatte per applicazioni in cui sono richieste elevate velocità di trasferimento del calore.

hFW Pinna solida

I tubi ad aletta piena saldati ad alta frequenza hanno un'aletta continua saldata sulla superficie esterna del tubo base mediante un processo di saldatura ad alta frequenza. Le alette possono essere realizzate con vari materiali come nastri di acciaio al carbonio, nastri di acciaio legato e nastri di acciaio inossidabile.

Pinna seghettata HFW

I tubi ad alette seghettate saldati ad alta frequenza, invece, sono dotati di alette con bordi seghettati che vengono saldate sul tubo base mediante un processo di saldatura ad alta frequenza. Le dentellature sulle alette creano turbolenza nel flusso del fluido, che aumenta il coefficiente di trasferimento del calore e migliora l'efficienza complessiva dello scambiatore di calore.

La scelta della dimensione principale e del tipo di aletta dei tubi alettati a serpentina dipenderà dai requisiti specifici dell'applicazione, come la velocità di trasferimento del calore, la portata del fluido e la caduta di pressione.
