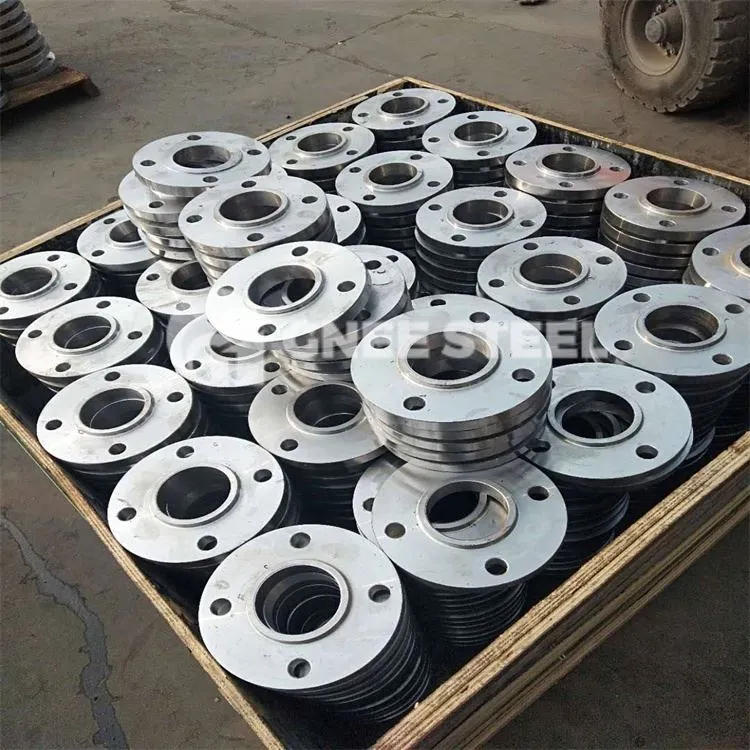

Flange in acciaio al carbonio
Nelle tubazioni, le flange vengono utilizzate principalmente per il collegamento di tubazioni. Nella tubazione che deve essere collegata, installare in modo diverso un pezzo di flangia, la tubazione a bassa pressione può utilizzare una flangia con giunzione in seta, più di 4 kg di pressione utilizzare una flangia di saldatura. La guarnizione viene aggiunta tra i due pezzi di flangia e quindi serrata saldamente. Le flange per pressioni diverse hanno spessori diversi e utilizzano bulloni diversi.
| Standard | ANSI, JIS, DIN, EN1092-1, UNI, BS4504, SABS1123, AS2129, GOST-12820 |
| Dimensione | ANSI B 16.5, BS 1560. BS 10, IS 6392, B-2.1 NPT, API, DIN, JIS. MSS SP44 |
| Materiale | ASTM A105, ASME A105 ASTM A266 GR.1, GR.2, GR.3, GR.4 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2 ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 |
| Classe | 150#, 300#, 400 #, 600#, 900#, 1500# & 2500# |
| Misurare | DA 1/2" NB A 24" NB. |
| Spessore del muro | SCH.10, 20, 30, 40, 80, 120, 160, STD, XS, XXS. |
| Modulo | Flange a scorrimento – SORF, flange a collo saldato – WNRF, flange a saldare a tasca – SWRF, flange cieche – BLRF Flange con giunto lappato, Flange avvitate, Flange con collo lungo saldato, Flange di riduzione, Flange per occhiali, Flange con giunto ad anello |
Standard / tipi e classe di pressione delle flange in acciaio al carbonio:
| ASME/ANSI B16.5 | Flangia filettata, Flangia di giunzione ad anello, Flangia cieca, Flangia del collo di saldatura, Flangia a scorrimento, Flangia cieca con mozzo alto, Flangia di saldatura a presa, Flangia di giunzione sovrapposta |
| CLASSE DI PRESSIONE | 150, 300, 400, 600, 900, 1500, 2500 |
| ASME/ANSI B16.47 | Flangia cieca [Serie A e B], flangia del collo a saldare |
| CLASSE DI PRESSIONE | 75, 150, 300, 400, 600, 900 |
| ASME/ANSI B16.36 | Flangia a scorrimento, flangia del collo a saldare, flangia filettata |
| CLASSE DI PRESSIONE | 300, 400, 600, 900, 1500, 2500 |
| FLANGE DIN | DIN 2527, 2566, 2573, 2576, 2641,2642, 2655, 2656, 2627, 2628, 2629, 2631, 2632, 2633, 2634, 2635, 2636, 2637,2638, 2673 |
| CLASSE DI PRESSIONE | DA PN 6 A PN 100 |
| BS 4504 SEC 3.1 | Flangia del collo di saldatura, flangia slip-on con mozzo, flangia filettata con mozzo, flangia dell'estremità del tubo lappata, flangia della piastra, flangia della piastra allentata, piastra allentata con flangia del collo di saldatura, flangia vuota |
| CLASSE DI PRESSIONE | DA PN 2,5 A PN 40 |
| BS 4504[PARTE 1] | Flangia della piastra, Piastra sciolta con collare saldato sulla piastra, Flangia grezza, Flangia del collo saldata, Slip-On con mozzo Filettata con mozzo |
| CLASSE DI PRESSIONE | DA PN 2,5 A PN 400 |
| BS 1560 CAPO | Flangia cieca, flangia con sporgenza avvitata, flangia lappata Flangia del collo di saldatura, flangia per saldatura a presa, flangia slip-on |
| CLASSE DI PRESSIONE | 150, 300, 400, 600, 900, 1500, 2500 |
| BS10 | Flangia cieca, flangia del collo a saldare, flangia slip-on a piastra, flangia sporgente avvitata, flangia sporgente slip-on |
| TAVOLO | D, E, F, H |
Flange in acciaio al carbonio forgiato
