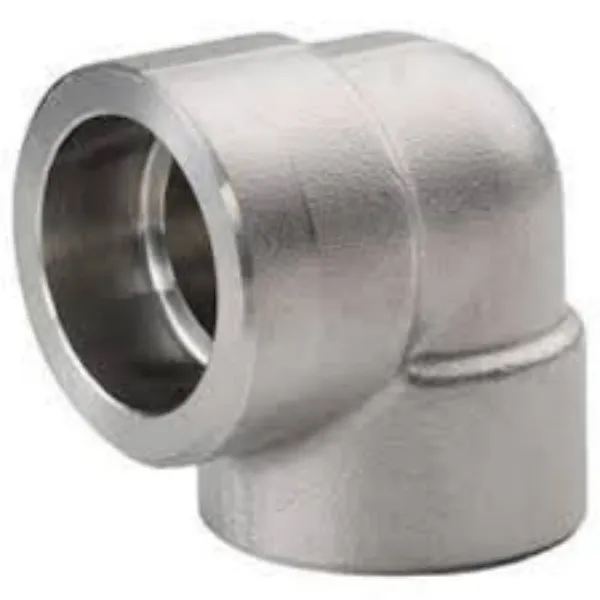

Gomito con saldatura a presa
Il gomito a saldare con presa forgiata ASME B16.11 è disponibile a 90 gradi e 45 gradi e viene utilizzato per collegare il tubo ASME a raccordi o valvole mediante saldatura a tenuta d'angolo. Il peso è leggero grazie alle dimensioni ridotte. E ha varietà di caratteristiche come affidabilità, durata e precisione dimensionale. Sono disponibili 3 livelli di pressione: Classe 3000, 6000 e 9000.
Gomito Classe 3000: per l'utilizzo con tubi in acciaio Sch 80.
Gomito Classe 6000: da abbinare al tubo in acciaio Sch 160.
Gomito Classe 9000: per il collegamento con tubo in acciaio Sch XXS
I raccordi a saldare a presa sono una famiglia di raccordi per forgiatura ad alta pressione utilizzati solo in combinazione con tubi ANSI e sono disponibili nella stessa gamma di dimensioni.
Anche se ci sono alcune somiglianze tra le forme delle due saldature, la saldatura a bicchiere è comunque considerata diversa da una saldatura d'angolo.
Specifiche dei raccordi a saldare con presa ASME B16.11
| Forma | Raccordi diritti e ridotti |
| Gamma di dimensioni | 1/8" - 4" / DN6 - DN100 |
| Valutazione della pressione | Classe 3000 libbre, 6000 libbre, 9000 libbre |
| Standard | ASME B16.11, BS3799 |
| Acciaio al carbonio | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Acciaio legato | ASTM A182 F11/F12/F5/F9/F91/F92/F22 |
| Acciaio inossidabile | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Marcatura e ispezione del gomito saldato a tasca zincato
Confezione di raccordi a gomito con saldatura a presa
Imballare tutti i gomiti SW in cartoni.
Attaccare l'etichetta su tutti i cartoni.
Metti i cartoni nella scatola di legno.
Apporre il contrassegno di spedizione sulla scatola di legno.
ASME B16.11 Dimensioni del gomito con saldatura a tasca
| DN | NPS | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| Ave | min | Ave | min | Ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Lo spessore uniforme attorno al foro della presa non deve essere inferiore al valore medio, lo spessore nelle aree parziali può essere il minimo. uno.
2) Considerando la tolleranza del diametro esterno del tubo, i diametri di alcuni fori del bicchiere possono essere leggermente più grandi di quelli specificati in B16.11.
3) Quando le dimensioni dei tubi di collegamento non sono conformi a quelle specificate in questo catalogo, le dimensioni dei tubi di collegamento dovranno essere fornite nelle specifiche di acquisto.
4) Quando i raccordi si riducono, le dimensioni della struttura devono essere uguali a quelle dei raccordi diritti e il BJD deve essere lavorato secondo le estremità di riduzione corrispondenti.
5) Il raccordo può essere prodotto anche come collegamento misto di SW e THRD.
