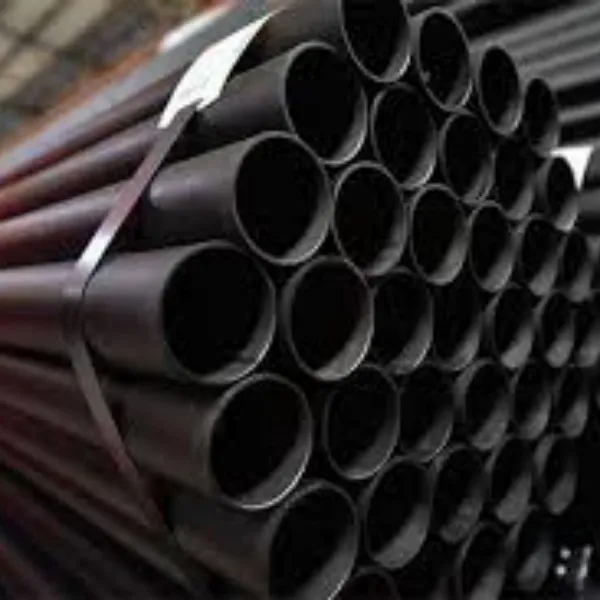

IT 10217-2 Tubo saldato in acciaio P195GH

EN 10217-2 P195GH (BS EN 10217-2 P195GH) è un tubo in acciaio tondo saldato HFW con un carico di snervamento minimo di 195 MPa con uno spessore della parete inferiore o uguale a 16 mm e 320 – 440 MPa di trazione resistenza per scopi di pressione con proprietà ad alta temperatura. Inoltre è suddiviso in TC1 e TC2 a seconda della categoria di test selezionabile.

Il numero di acciaio è 1.0348.

Nota: BS EN 10217-2 P195GH è completamente equivalente a EN 10217-2 P195GH, ad eccezione della regione di applicazione. Tutti i seguenti requisiti si applicano a BS EN 10217-2 P195GH.

Componenti chimici

Per rapporti Al/N maggiori o uguali a 2, se l'azoto è fissato con niobio, titanio o vanadio, di cui si riportano i dettagli, questo requisito non si applica tranne che quando si utilizza titanio, il produttore di acciaio deve verificare che (Al +Ti/2) Maggiore o uguale a 0,020 %;

Proprietà meccaniche

l=longitudinale, t= trasversale;

All'aumentare della temperatura, la resistenza dell'EN 10217-2 diminuisce ed è importante comprendere questo cambiamento per la sicurezza delle tubazioni che vengono spesso utilizzate in ambienti ad alta temperatura e alta pressione. La variazione di P195GH è mostrata di seguito:

Processo di fabbricazione

it 10217-2 P195GH è prodotto utilizzando il processo HFW (saldatura ad alta frequenza). EN 10217-2 richiede che sia prodotto utilizzando una corrente di 100 kHz o superiore.

L'area di saldatura dovrà essere esente da crepe e mancanza di fusione. Non sono ammesse riparazioni al cordone di saldatura dei tubi HFW.

A seconda della materia prima, dello stampaggio e delle condizioni di consegna, esistono diversi percorsi di produzione, che non sono specificati nella norma EN 10217-2.

a: tubo NP=corpo intero normalizzato; NW=zona di saldatura normalizzata; NR=laminato normalizzato o caldo (stretch) ridotto entro l'intervallo di temperature di normalizzazione.

Dimensione

IT 10217-2 195Le dimensioni dei tubi in acciaio GH comprendono generalmente i seguenti intervalli:

Diametro esterno: 10,2 mm – 610 mm;

Spessore della parete: 1,4 mm – 16 mm;

E ci sono tre serie di spessori preferenziali previsti dalla norma.

Serie 1=diametro per la quale sono standardizzati tutti gli accessori necessari alla costruzione del sistema di tubazioni;

Serie 2=diametro per la quale non tutti gli accessori sono standardizzati;

Serie 3=diametro per applicazioni speciali per le quali esistono pochissimi accessori standardizzati;

Se desideri conoscere le tolleranze dimensionali o i requisiti per la sigillatura dei tubi in acciaio puoi fare clic sulla specifica EN 10217-2 per visualizzarla.

Requisito di aspetto

La finitura superficiale interna ed esterna del tubo d'acciaio dovrà essere tipica del processo di fabbricazione e dovrà essere impiegato un trattamento termico.

Normalmente la finitura e le condizioni della superficie devono essere tali da poter identificare eventuali imperfezioni superficiali che richiedono una ravvivatura.

Qualsiasi imperfezione superficiale che risulti essere più profonda del 5% dello spessore della parete Tor3 mm, qualunque sia il minore, dovrà essere levigata.

EN 10217-2 Equivalente al P195GH

Forniamo

Prodotti: tubi in acciaio saldati EN 10217-2 P195 HFW;

Dimensioni: 10,2 mm – 610 mm;

Spessore parete: 1,4 mm – 16 mm o su richiesta;

Lunghezza: 6 m, 12 m o su misura;

Estremità: estremità piatte, estremità smussate, estremità composite;

Rivestimento: vernice, zincato, resina epossidica, 3LPE, 3LPP, ecc;

Imballaggio: pacco, protezione dell'estremità del tubo, imbracatura, telone;

Supporto: FOB, CIF, OEM e così via;
