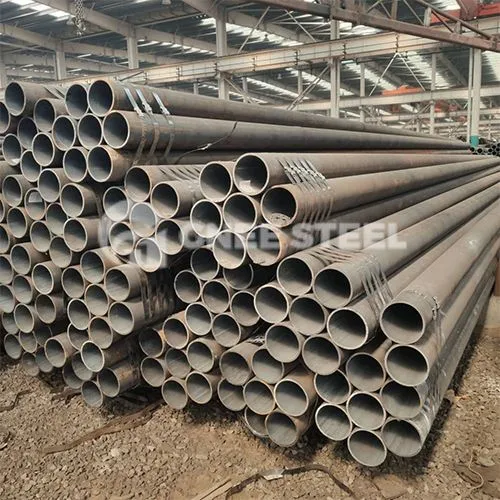

Tubo ASTM A500 rotondo ERW CS

Tubo tondo in acciaio al carbonio ERW ASTM A500è un tubo strutturale in acciaio al carbonio saldato a resistenza elettrica-formato a freddo a sezione cava circolare (CHS), fornito secondo ASTM A500/A500M-23 con un carico di snervamento rotondo minimo di Grado B di 42.000 psi (290 MPa). Arriva come un elemento strutturale pronto-per-fabbricare - nessun test idrostatico, nessuna lavorazione secondaria - e i tre numeri che decidono il tuo ordine sono il diametro esterno, lo spessore della parete e se hai bisogno di grado B o C.

Il nome si divide in quattro impegni.ASTM A500è lo standard statunitense per i tubi strutturali in acciaio al carbonio-formati a freddo, saldati e senza saldatura;giraresignifica una sezione circolare cava;ERWsignifica che la cucitura è stata realizzata mediante saldatura a resistenza elettrica; ECSsignifica acciaio al carbonio. UNA500 Grado B tondo HSSè l'impostazione predefinita globale per i cicli di esportazione perché abbina una resistenza adeguata a una facile saldatura e un prezzo inferiore rispetto al grado C.

A differenza di un tubo a pressione, atubi strutturali in acciaio al carbonio rotondila sezione è costruita-formando a freddo una striscia in un cerchio, unendola acordone di saldatura longitudinale, e dimensionandola - la saldatura fa parte della sezione, non è un difetto da rimuovere. ForniamoTubo tondo A500 Gr.B(e doppio-grado B+C) da 13,7–508 mm (0,54 a 20 pollici) con diametro esterno, parete 1,65–15,88 mm (0,065–0,625 pollici), lunghezze 6–18 m, con EN 10204 3.1 e zincatura opzionale.Invia il tuo OD × muro, qualità e quantità per un preventivo.

Specifiche tecniche

Composizione chimica

*Il rame è un valore minimo solo quando nell'ordine di acquisto è specificato l'acciaio per cuscinetti in rame-. L'analisi del prodotto consente da C a 0,30, da Mn a 1,40 e da S a 0.045 - che alcuni fornitori stampino queste cifre rilassate come valore del voto; la tabella sopra è il limite dell'analisi termica-rispetto al quale lo stabilimento certifica.

Proprietà meccaniche

La cifra più quotata -Carico di snervamento tondo vs quadrato A500- si riduce alla quantità di freddo che riceve ciascuna forma durante la lavorazione. Un giro raggiunge la resa una volta durante la formatura; un quadrato o un rettangolo viene-lavorato a freddo una seconda volta, quindi la sua resa minima è più alta. ILA500 tondo HSS carico di snervamento 42 ksisi applica solo alla sezione circolare e alcune pagine dei fornitori stampano erroneamente 46 ksi per i cicli - quel valore appartiene all'HSS sagomato.

Confronto tra gradi e standard

A500 equivalente al grado Bi gradi sono più simili, non -ridotti sostitutivi: i limiti chimici e le tolleranze differiscono tra A500 e EN 10219/JIS G 3466, quindi un progettista deve approvare lo scambio e confermarlo rispetto al rapporto di prova dello stabilimento.

Tolleranze dimensionali e finitura superficiale

Tolleranze dimensionali A500 tondosono regolati dalla sezione 11 di A500/A500M-23. Il diametro esterno rotondo è mantenuto a ±0,5% del diametro esterno specificato a 1,900 pollici e inferiore e a ±0,75% a 2,000 pollici e superiore, misurato ad almeno 2 pollici dall'estremità tagliata. Lo spessore della parete in qualsiasi punto non deve scendere più del 10% al di sotto della parete specificata (−10%); i mulini normalmente trattengono ±10% compreso il lato positivo. La rettilineità è ⅛ pollici × piedi ÷ 5 e la tolleranza sulla lunghezza è +½ pollici/−¼ pollici per lunghezze fino a 22 piedi e +¾ pollici/−¼ pollici oltre.

La superficie è nuda o nera di serie; la zincatura a caldo-, la verniciatura o l'olio sono facoltativi. Le flash interne provenienti da ERW vengono normalmente conservate a meno che l'ordine non richieda la rimozione delle flash.

Applicazioni

Applicazioni per tubi tondi A500privilegiare la sezione dove contano una resistenza uniforme in ogni direzione e un profilo esposto pulito.Tubi tondi ASTM A500copre la maggior parte dei lavori strutturali-HSS:

Costruzione di colonne e controventi

Le colonne rotonde HSS resistono alla compressione allo stesso modo in tutte le direzioni e hanno un aspetto pulito nei telai esposti - l'uso più comune dei tondi di grado B.

Pali dell'illuminazione, strutture di segnaletica e pennoni

I pali dell'illuminazione stradale e autostradale e i supporti della segnaletica aerea sono quasi sempre rotondi in HSS: la sezione circolare ripara dal vento e la cucitura è nascosta all'interno.

Membri di ponti e autostrade

I montanti del guardrail, i ponti segnaletici e gli elementi dei ponti secondari utilizzano l'HSS rotondo dove contano sia la fatica che l'aspetto.

Telai per attrezzature e basi per macchinari

I supporti dei trasportatori, le basi delle macchine e le strutture di movimentazione dei materiali-utilizzano elementi tondi per garantire rigidità torsionale in un ingombro compatto.

Struttura architettonicamente esposta (AESS)

Tettoie, ringhiere e colonne caratteristiche sfruttano la superficie uniforme di un HSS rotondo come elemento di design finito.

Controllo qualità e test

Prova di trazione.Conferma che lo snervamento e la resistenza alla trazione soddisfano la Tabella 2 per il grado e la forma.

Prova di appiattimento (HSS tondo).Obbligatorio per le sezioni rotonde - dimostra la duttilità della saldatura sotto compressione; non richiesto per HSS sagomato.

Analisi chimica.Analisi termica rispetto alla Tabella 1; analisi del prodotto entro il relax consentito.

controllo dimensionale.DE, parete, rettilineità e lunghezza verificati secondo la Sezione 11 su ogni lunghezza.

Rapporto di prova del mulino.EN 10204 3.1 documenta la chimica del calore e i risultati meccanici effettivi - richiedilo per i file di conformità del codice-.

Tubo tondo A500 GRB in vendita

Invia il tuo diametro esterno × spessore della parete, grado (B o doppio B+C), lunghezza, superficie e porta di destinazione - il nostro team tecnico confermerà le specifiche rispetto a A500/A500M-23 e restituirà un preventivo con tempi di consegna entro 24 ore.

Richiedi un preventivo per tubi rotondi in acciaio al carbonio ASTM A500 ERW

Domande frequenti

Cos'è il tubo tondo in acciaio al carbonio ASTM A500 ERW?

Il tubo rotondo in acciaio al carbonio ERW ASTM A500 è un tubo strutturale in acciaio al carbonio saldato a resistenza elettrica-formato a freddo in una sezione cava circolare (CHS), coperto da ASTM A500/A500M-23. È un elemento portante-, non un tubo in pressione: l'HSS rotondo di grado B ha un carico di snervamento minimo di 42.000 psi (290 MPa) e lo stabilimento lo spedisce saldato senza test idrostatico. Il tubo tondo A500 Gr.B è l'impostazione predefinita di esportazione per colonne, pali e telai di apparecchiature.

Perché l'HSS rotondo A500 ha un limite di snervamento inferiore rispetto all'HSS quadrato e rettangolare?

Il divario è una lavorazione a freddo, non un acciaio diverso. L'HSS tondo A500 viene formato e saldato, quindi solo nella dimensione - raggiunge lo snervamento una volta. Gli HSS quadrati e rettangolari vengono spinti attraverso una seconda serie di supporti che lavorano a freddo-molto di più l'acciaio, quindi l'incrudimento spinge la loro resa minima più in alto. Secondo A500/A500M-23 Tabella 2, il grado rotondo B è 42.000 psi (290 MPa) mentre il grado B sagomato è 46.000 psi (315 MPa); Il tondo di grado C è 46.000 psi (315 MPa) mentre il formato di grado C è 50.000 psi (345 MPa). Il limite di snervamento A500 HSS tondo 42 ksi si applica solo alla sezione rotonda.

ASTM A500 è uguale aTubo ASTM A53?

No. Il tubo A500 e A53 è una distinzione tra struttura-e-pressione. A500 è un tubo strutturale in acciaio al carbonio (HSS) saldato/senza giunture formato a freddo-per telai portanti-e non è soggetto a requisiti di test idrostatico. A53 è una specifica di tubo a pressione-dimensionata in base a NPS e pianificazione, realizzata per vapore, acqua, aria e gas ed è testata idrostaticamente. Non è possibile sostituire un tubo tondo A500 con un A53 in una linea pressurizzata e viceversa.

Qual è la differenza tra il tubo ERW e il tubo A500 senza saldatura?

Sia i percorsi ERW che quelli senza soluzione di continuità soddisfano gli stessi requisiti chimici e meccanici dell'A500; lo standard lo consente. In ERW e HSS senza saldatura, ERW è il percorso prevalente - un nastro di acciaio è formato a freddo-formato in un cerchio e unito da un cordone di saldatura longitudinale - mentre senza saldatura è formato da una billetta forata senza giunzioni. Per la maggior parte dei lavori strutturali HSS rotondi, ERW è la scelta-a basso costo e facilmente disponibile; specificare senza soluzione di continuità solo quando un documento di progetto lo richiede.

Il tubo tondo A500 viene fornito nella condizione-saldata o distensione-?

Un tubo tondo A500 è normalmente un tubo HSS come-saldato - viene fornito così come-saldato senza distensione, a meno che l'ordine di acquisto non specifichi la distensione-distensione. Il cordone di saldatura longitudinale fa parte della sezione e la bava interna viene normalmente mantenuta a meno che non sia richiesta la rimozione della bava. Dichiarare esplicitamente la condizione richiesta sull'ordine in modo che lo stabilimento la certifichi.

ASTM A500 richiede test idrostatici?

No. ASTM A500 è una specifica strutturale e non richiede test idrostatici. Lo standard richiede test di trazione e di appiattimento per gli HSS rotondi, analisi chimiche e un rapporto di prova del laminatoio. Se la tua applicazione richiede il contenimento della pressione, specifica invece A53 o A106 - si tratta di standard per tubi a pressione-con test idrostatico.

Quale grado di tubo tondo A500 dovrei specificare - B o C?

Specificare il grado B a meno che il progetto non richieda maggiore resistenza. L'acciaio HSS tondo A500 di grado B (resa 42.000 psi / 290 MPa) è il modello predefinito per l'esportazione globale e il miglior equilibrio tra resistenza, saldabilità e costo. Scegli il tondo di grado C (resa 46.000 psi / 315 MPa) quando l'elemento è sottodimensionato o il percorso del carico lo richiede; molti stabilimenti nordamericani spediscono prodotti dual-grado B+C. Confermare con il rapporto di prova del mulino, poiché i valori effettivi in ​​genere superano i minimi.

A cosa equivale approssimativamente l'A500 Grado B in altri standard?

I gradi equivalenti di grado B A500 sono i più vicini - non identici - a EN 10219 S275J0H / S275J2H (HSS saldato formato a freddo-), JIS G 3466 STKR400 e alla famiglia cinese GB Q355. Il round di grado C si allinea maggiormente con EN 10219 S355J0H / S355J2H e JIS STKR490. Trattateli come i gradi più vicini che richiedono l'approvazione del progetto, non come-ridurre gli equivalenti, perché i limiti e le tolleranze chimiche differiscono tra gli standard.
