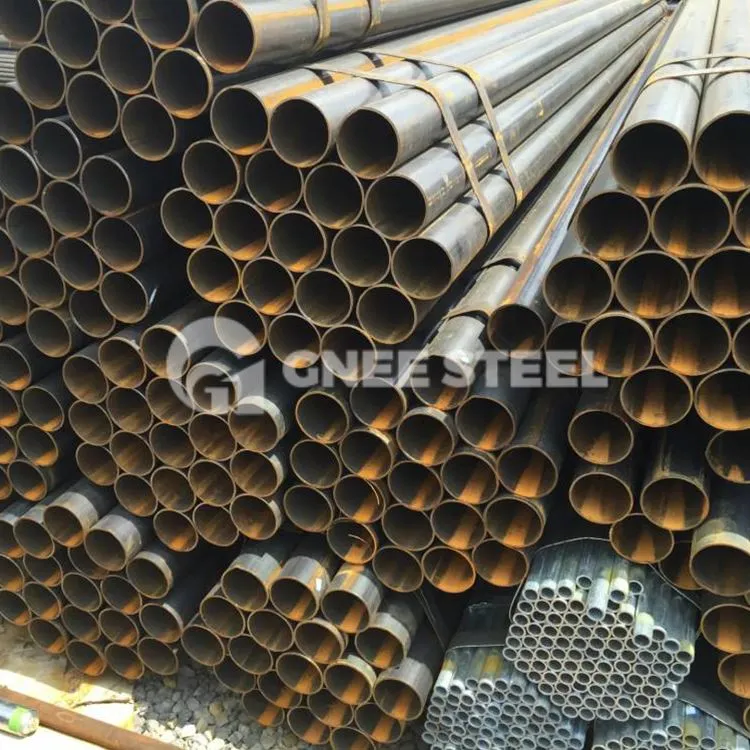

Tubo saldato in acciaio al carbonio JIS G3452 SGP
Lo standard è pubblicato dal Japanese Industrial Standards Committee. JIS G3452 viene utilizzato principalmente per applicazioni a bassa pressione come scambiatori di calore planari, elementi di tubazioni non critici e discussioni narrative sulla progettazione termica e sulle analisi delle sollecitazioni.
Specifiche dei tubi in acciaio saldati G3452
| Nome del prodotto: | Tubi in acciaio al carbonio per tubazioni ordinarie | Materiale: | Acciaio al carbonio |
|---|---|---|---|
| Grado: | PSG | Norma: | JISG3452 |
| Intervallo di dimensioni: | DE {{0}}mm*WT 0,5-50mm*12000mm Sotto | Applicazione: | Per tubazioni ordinarie |
| Superficie: | Rivestimento nero o zinco | Norma pertinente: | KS D 3507 ASTM A 53 API 5L DIN 2440 DIN2441 BS 1387 BS 3601 |
| Quantità di ordine minimo: | 5TONNELLATE |
|---|---|
| Prezzo: | negoziazione |
| Dettagli sul confezionamento: | Confezionati in fardelli o casse di legno o su richiesta |
| Tempi di consegna: | 30-60giorni dopo aver ricevuto il pagamento |
| Capacità di fornitura: | 5,000tonnellate all'anno |
JIS G3452 Dimensioni, pesi e tolleranze dimensionali di tubi e tubazioni
| JIS G3452 Dimensioni, pesi e tolleranze dimensionali | |||||||
|---|---|---|---|---|---|---|---|
| Diametro nominale | O.D. | Tolleranze diametro esterno | W.T. | Tolleranze PESO | Massa unitaria esclusa presa kg/m | ||
| A | B | millimetro | Tubi da tagliare con filettatura conica | Altri tubi | millimetro | ||
| 6 | 1/8 | 10.5 | ±0,5 mm | ±0,5 mm | 2 | +Non specificato -12.50% | 0.419 |
| 8 | 1/4 | 13.8 | ±0,5 mm | ±0,5 mm | 2.3 | 0.652 | |
| 10 | 3/8 | 17.3 | ±0,5 mm | ±0,5 mm | 2.3 | 0.851 | |
| 15 | 1/2 | 21.7 | ±0,5 mm | ±0,5 mm | 2.8 | 1.31 | |
| 20 | 3/4 | 27.2 | ±0,5 mm | ±0,5 mm | 2.8 | 1.68 | |
| 25 | 1 | 34 | ±0,5 mm | ±0,5 mm | 3.2 | 2.43 | |
| 32 | 1 1/4 | 42.7 | ±0,5 mm | ±0,5 mm | 3.5 | 3.38 | |
| 40 | 1 1/2 | 48.6 | ±0,5 mm | ±0,5 mm | 3.5 | 3.89 | |
| 50 | 2 | 60.5 | ±0,5 mm | ±1% | 3.8 | 5.31 | |
| 65 | 2 1/2 | 76.3 | ±0,7 mm | ±1% | 4.2 | 7.47 | |
| 80 | 3 | 89.1 | ±0,8 mm | ±1% | 4.2 | 8.79 | |
| 90 | 3 1/2 | 101.6 | ±0,8 mm | ±1% | 4.2 | 10.1 | |
| 100 | 4 | 114.3 | ±0,8 mm | ±1% | 4.5 | 12.2 | |
| 125 | 5 | 139.8 | ±0,8 mm | ±1% | 4.5 | 15 | |
| 150 | 6 | 165.2 | ±0,8 mm | ±1,6 mm | 5 | 19.8 | |
| 175 | 7 | 190.7 | ±0,9 mm | ±1,6 mm | 5.3 | 24.2 | |
| 200 | 8 | 216.3 | ±1,0mm | ±0.8% | 5.8 | 30.1 | |
| 225 | 9 | 241.8 | ±1,2 mm | ±0.8% | 6.2 | 36 | |
| 250 | 10 | 267.4 | ±1,3 mm | ±0.8% | 6.6 | 42.4 | |
| 300 | 12 | 318.5 | ±1,5 mm | ±0.8% | 6.9 | 53 | |
| 350 | 14 | 355.6 | – | ±0.8% | 7.9 | 67.7 | |
| 400 | 16 | 406.4 | – | ±0.8% | 7.9 | 77.6 | |
| 450 | 18 | 457.2 | – | ±0.8% | 7.9 | 87.5 | |
| 500 | 20 | 508 | – | ±0.8% | 7.9 | 97.4 | |
Tubo in acciaio al carbonio JIS G3452
