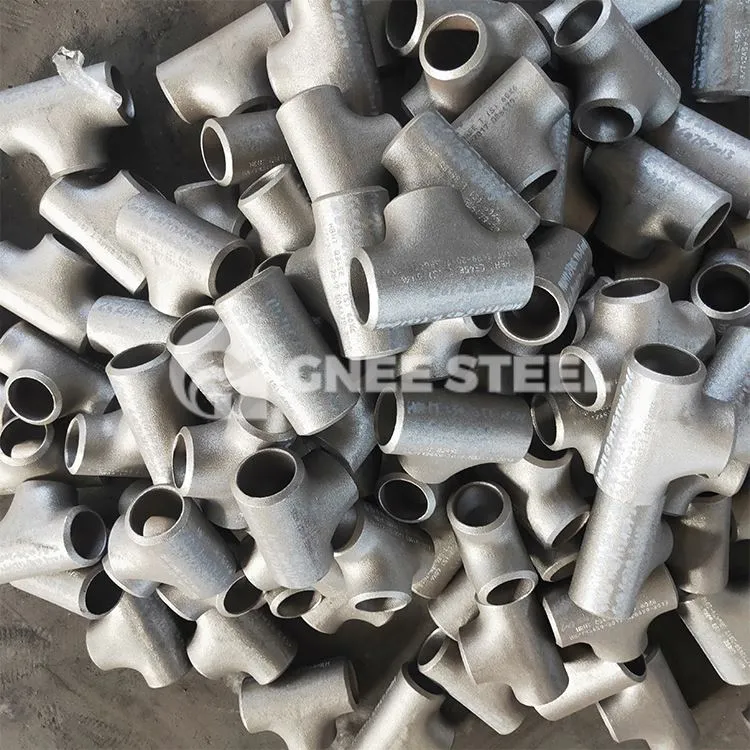

T con saldatura a presa in acciaio inossidabile ad alta pressione
Esistono due T ad alta pressione comunemente usati, uno è un T ad alta pressione saldato e l'altro è un T ad alta pressione forgiato integralmente. I T saldati ad alta pressione sono realizzati con tubi in acciaio ad alta pressione di alta qualità. Il metodo di produzione è simile allo scavare buchi nei tubi. I fori della tubazione principale devono essere coerenti con il diametro delle derivazioni collegate. I requisiti di qualità della saldatura sono severi. Di solito è necessario il preriscaldamento prima della saldatura e il trattamento termico viene eseguito dopo la saldatura. Le sue specifiche e il campo di pressione sono gli stessi dei gomiti ad alta pressione.
Standard -ANSI/ASME:ASTM A182% 2c ASTM SA182
Dimensione:ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799
Misurare :DA 1/8" NB A 4" NB
Classe :2000 libbre, 3000 libbre, 6000 libbre
Tipo :T di raccordo con saldatura a presa, T uguale con saldatura a presa, T disuguale con saldatura a presa
| Specifica | Altezza | OD | S | S1 | D | D1 | C | C1 | G | Spessore (Taglia larga) |
Spessore (Taglia piccola) |
Peso |
| 1/2 * 1/4 | 50 | 33 | 22.3 | 14.5 | 15 | 8.5 | 9.5 | 9.5 | 15.5 | 5.4 | 9.3 | 0.4 |
| 1/2 * 3/8 | 50 | 33 | 22.3 | 18 | 15 | 11.8 | 9.5 | 9.5 | 15.5 | 5.4 | 7.5 | 0.4 |
| 3/4 * 3/8 | 63 | 38 | 27.5 | 18 | 20.2 | 11.8 | 12.5 | 9.5 | 19 | 5.3 | 10 | 0.5 |
| 3/4 * 1/2 | 63 | 38 | 27.5 | 22.3 | 20.2 | 15 | 12.5 | 9.5 | 19 | 5.3 | 7.9 | 0.5 |
| 1 * 1/2 | 70 | 46 | 34.5 | 22.3 | 25.9 | 15 | 12.5 | 9.5 | 22.5 | 5.8 | 11.9 | 0.7 |
| 1 * 3/4 | 70 | 46 | 34.5 | 27.5 | 25.9 | 20 | 12.5 | 12.5 | 22.5 | 5.8 | 9.3 | 0.7 |
| 1-1/4 * 1/2 | 79 | 57 | 42.7 | 22.3 | 34.3 | 15 | 12.5 | 9.5 | 27 | 7.2 | 17.4 | 1.2 |
| 1-1/4 * 3/4 | 79 | 57 | 42.7 | 27.5 | 34.3 | 20.2 | 12.5 | 12.5 | 27 | 7.2 | 14.8 | 1.1 |
| 1-1/4 * 1 | 79 | 57 | 42.7 | 34.5 | 34.3 | 25.9 | 12.5 | 12.5 | 27 | 7.2 | 11.3 | 1.1 |
| 1-1/2 * 1/2 | 89 | 63 | 48.8 | 22.3 | 40.1 | 15 | 12.5 | 9.5 | 32 | 7.1 | 20.4 | 1.5 |
| 1-1/2 * 3/4 | 89 | 63 | 48.8 | 27.5 | 40.1 | 20.2 | 12.5 | 12.5 | 32 | 7.1 | 17.8 | 1.4 |
| 1-1/2 * 1 | 89 | 63 | 48.8 | 34.5 | 40.1 | 25.9 | 12.5 | 12.5 | 32 | 7.1 | 14.3 | 1.3 |
| 1-1/2 * 1-1/4 | 89 | 63 | 48.8 | 42.7 | 40.1 | 34.3 | 12.5 | 12.5 | 32 | 7.1 | 10.2 | 1.2 |
| 2 * 1/2 | 108 | 76 | 60.8 | 22.3 | 51.7 | 15 | 16 | 9.5 | 38 | 7.6 | 26.9 | 2.4 |
| 2 * 3/4 | 108 | 76 | 60.8 | 27.5 | 51.7 | 20.2 | 16 | 12.5 | 38 | 7.6 | 24.3 | 2.3 |
| 2 * 1 | 108 | 76 | 60.8 | 34.5 | 51.7 | 25.9 | 16 | 12.5 | 38 | 7.6 | 10.8 | 2.2 |
| 2 * 1-1/4 | 108 | 76 | 60.8 | 42.7 | 51.7 | 34.3 | 16 | 12.5 | 38 | 7.6 | 16.7 | 2.1 |
| 2 * 1-1/2 | 108 | 76 | 60.8 | 48.8 | 51.7 | 40.1 | 16 | 12.5 | 38 | 7.6 | 13.6 | 2 |
T in acciaio inossidabile
